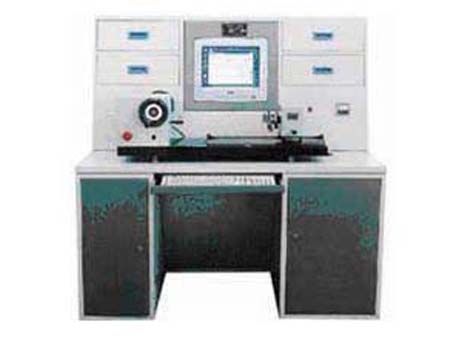

3.1主機

采用臥式結構,德國艾斯勒精密行星齒輪減速器,利用滾動直線導軌(臺灣產)使移動端夾頭軸向移動,以最大限度消除軸向移動摩擦力。

3.2加載方式

采用日本安川(或富士)全數字交流伺服電動機及其驅動器,以保證加載速度的穩定、均勻和無沖擊現象。

3.3扭矩和轉角的檢測

采用高精度對稱性扭矩傳感器(中國航天701所AKC—11型),以消除正反轉(螺母擰入擰出)時對試驗結果準確度的影響;轉角的檢測采用高精度光電編碼器。

3.4操作及顯示:

具有手動調整和計算機操作兩種方式

3.4.1計算機操作及顯示部分:

基于WinXP中文操作平臺,計算機屏幕顯示,人機對話方式。屏幕顯示試驗扭矩、轉角、試驗速度、試驗扭矩—轉角曲線、扭矩—時間曲線、轉角—時間曲線、試驗機工作狀態等。具有人工智能編程功能,可以根據您的試驗方式任意設置試驗方式。

3.4.2手動調整部分:

具有正、反轉手動調節按扭,用于試驗開始階段前的試件裝夾、調整工作。

3.5試驗夾頭:

對自鎖螺母試驗,20Nm傳感器配備三爪卡盤1副,卡盤規格為φ100mm,夾持最大直徑為φ30mm;對螺釘破壞扭矩性能試驗,試驗轉動端夾頭采用仿螺絲刀或內六角等夾具形式,試驗固定端夾頭采用對開內螺紋式夾具形式,對每一種規格的螺栓或螺釘配備相符合的夾具,根據雙方約定,提供M1.6、M2、M3、M4、M5、M6、M7、M8、M10共9種規格的夾具。(具體的螺栓或螺釘的頭部形狀和螺釘規格由雙方協商確定)



4   主要用途:

4.1主要應用于自鎖螺母鎖緊性能的檢測,符合HB5643-87/HB7596-98《自鎖螺母試驗要求和方法》。適用用于廠礦企業、科研院所等部門對自鎖螺母性能的檢測。

4.2主要應用螺栓或螺釘破壞扭矩性能的檢測,符合GB/T 3098.13-1996《緊固件機械性能 螺栓與螺釘的扭矩試驗和破壞扭矩 公稱直徑1~10mm》。適用用于廠礦企業、科研院所等部門對符合公稱直徑為1~10mm,性能等級為8.8~12.9級(GB3098.1)的螺栓與螺釘的扭矩試驗和破壞扭矩值的檢測。



  •  主要技術指標

5.1扭矩精確測量范圍:20Nm傳感器:0.2~20Nm

5.2扭矩最小讀數值:20Nm傳感器:0.002Nm

5.3轉角最小讀數值:0.01圈

5.4扭矩示值相對誤差:測量范圍內≤±1% (正轉和反轉兩個方向)

5.5扭矩示值重復性相對誤差:測量范圍內≤1%

5.6試驗機加載速度:0.004r/min~40r/min

5.7兩夾頭間距離:0~250mm

5.8兩夾頭間的同軸度誤差:≤Φ0.10mm

5.9試驗機超過額定扭矩的5%~10%時,試驗機自動停機(也可以自行設置)

    具有過電壓、過電流、超速、過載等安全保護

5.10電源電壓:220VAC±10%    50Hz

5.11主機尺寸:1700×700×1200(mm)   座式操作



6   試驗機的工作環境條件

6.1環境溫度50C~350C,相對濕度≤80%;

6.2周圍無腐蝕性介質,無強磁場,無震動;

6.3電源電壓的波動范圍不應超過額定電壓的±10%,并有可靠的接地措施。



系統軟件

7.1試驗方法、數據、曲線記錄應符合GB943-88《自鎖螺母技術條件》中有關條款。

數據記錄:記錄第一次螺桿伸出螺母鎖緊部位三扣后的最大扭矩(擰進),記錄第一次螺桿接觸自鎖螺母鎖緊部位到螺桿露出自鎖螺母二扣為止這一過程中的最大扭矩(擰進)。第五次(根據需要可以自定義)擰出的最小扭矩,第十五次(根據需要可以自定義)擰出的最小扭矩(螺桿擰出剩余一扣的扭矩)。其參數(伸出螺母鎖緊部位扣數和退出剩余螺母扣數)可以任意改變;也可以設置為螺桿開始進入螺母鎖緊部位即扭矩大于零(其值可以設置)時,作為螺桿的擰入起點。

曲線記錄:記錄第一次擰入的曲線、第五次(根據需要可以自定義)擰進擰出的曲線和第十五次(根據需要可以自定義)擰出的曲線,可以進行放大、標注坐標等。

7.2試驗方法應符合GB/T 3098.13-1996《緊固件機械性能 螺栓與螺釘的扭矩試驗和破壞扭矩 公稱直徑1~10mm》的有關條款。

數據記錄:系統軟件自動記錄和顯示試件斷裂時的最大扭矩值,將其值與標準中規定的相應規格的螺栓或螺釘的最小破壞扭矩值相比較來判定試驗螺栓或螺釘是否合格。系統軟件同時記錄和顯示試驗過程中的轉角和扭矩曲線。

7.3試驗數據和曲線可以儲存、查詢和打印。

7.4具有批量試驗數據庫。

7.5據采集和分析功能:能對試驗收據實現實時采集,數據采集頻率>6Hz,對試驗特性曲線實現動態顯示。(報表格式以Excele或Word格式輸出)

●可處理試驗力、位移、時間、變形的原始數據及由此派生的曲線。

●符合HB5643-87/HB7596-98《自鎖螺母試驗要求和方法》

GB/T 3098.13-1996《緊固件機械性能 螺栓與螺釘的扭矩試驗和破壞扭矩 公稱直徑1~10mm》

JB/T9370—1999《扭轉試驗機技術條件》

●試驗過程可以實現模擬再現。

●可以任意多條試驗曲線疊加對比、輸出打印。

●可以進行數字化調零和標定。

●試驗數據采用數據庫管理方式,便于查詢和維護。

●操作系統采用三級管理權限。



試驗機的配置

8.1電機及驅動器采用安川(或富士)全數字交流伺服控制系統;

8.2傳動系統采用德國艾斯勒精密行星齒輪減速器;

8.3傳感器采用特殊定制:5Nm和 20Nm傳感器各1個;

8.4光電編碼器采用上海霍德光電科技有限公司產;

8.5  STC300數字式雙通道數據采集卡、軟件;

8.6主機自行研制生產;

8.7計算機:聯想品牌P4 主流機型

顯示器:17″液晶彩顯

8.8打印機:HP激光打印機1020

8.9試驗機標定用砝碼及杠桿壹套

8.10試驗夾具按3.5條執行
